Popis výrobku

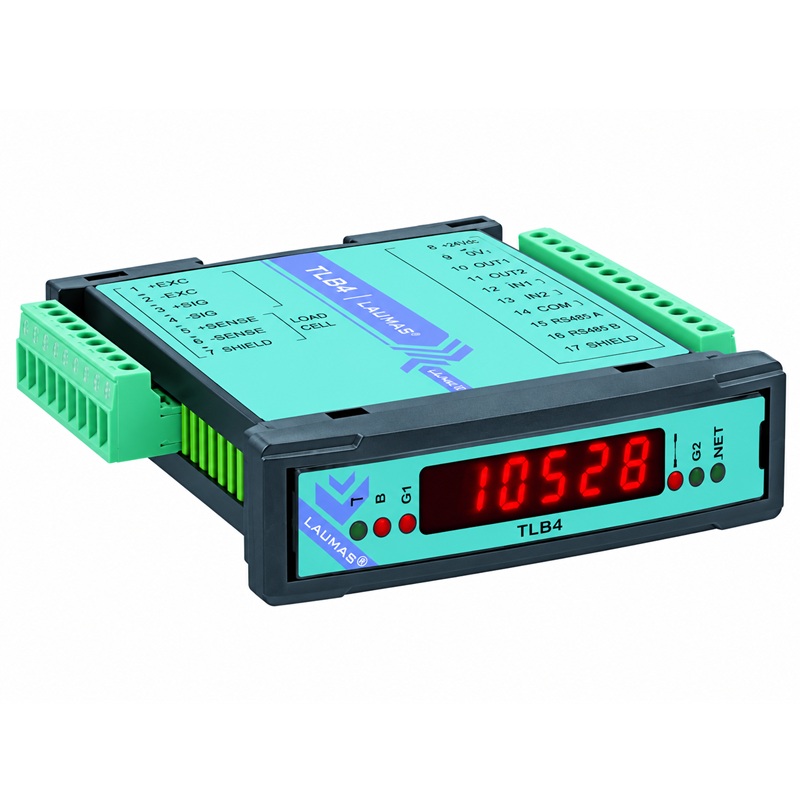

Vážní indikátor LAUMAS TLB4, LED, RS485, DIN lišta / panel

Vážní indikátor pro rozvaděče a automatizaci

LAUMAS TLB4 je určen zejména pro vestavbu do:

• elektrických rozvaděčů,
• ovládacích panelů,
• průmyslových vážicích systémů,
• dávkovacích zařízení,
• výrobních a technologických linek.

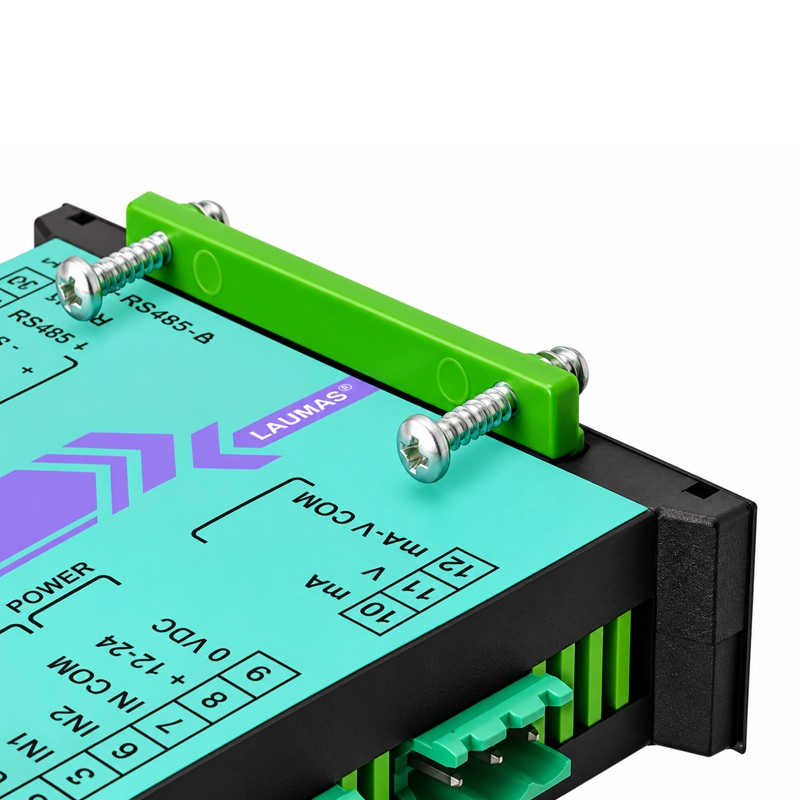

Lze jej instalovat:

na DIN lištu

nebo

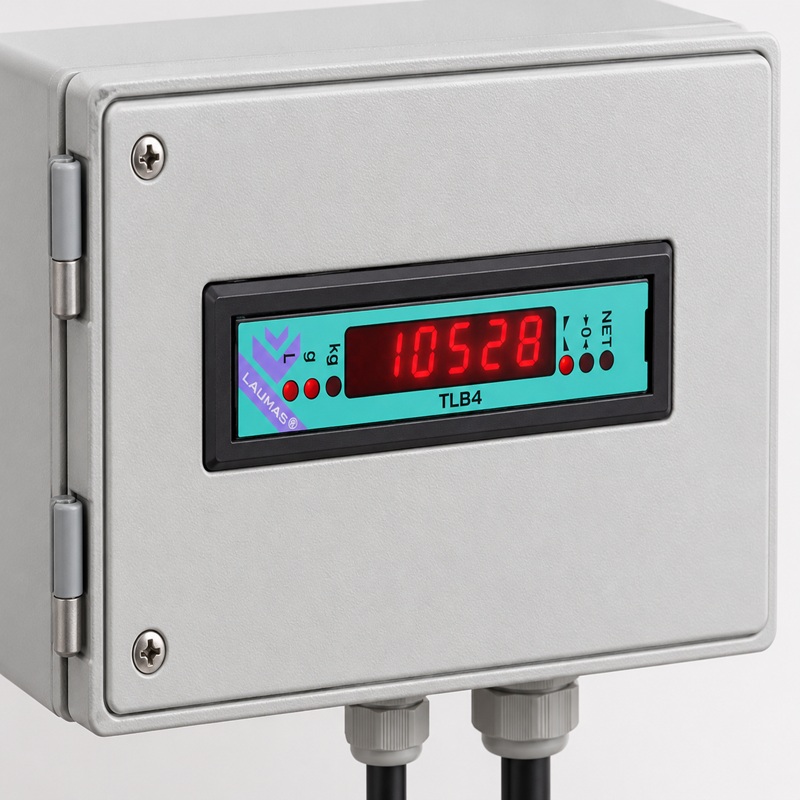

do panelu přes montážní otvor 23 × 96 mm.

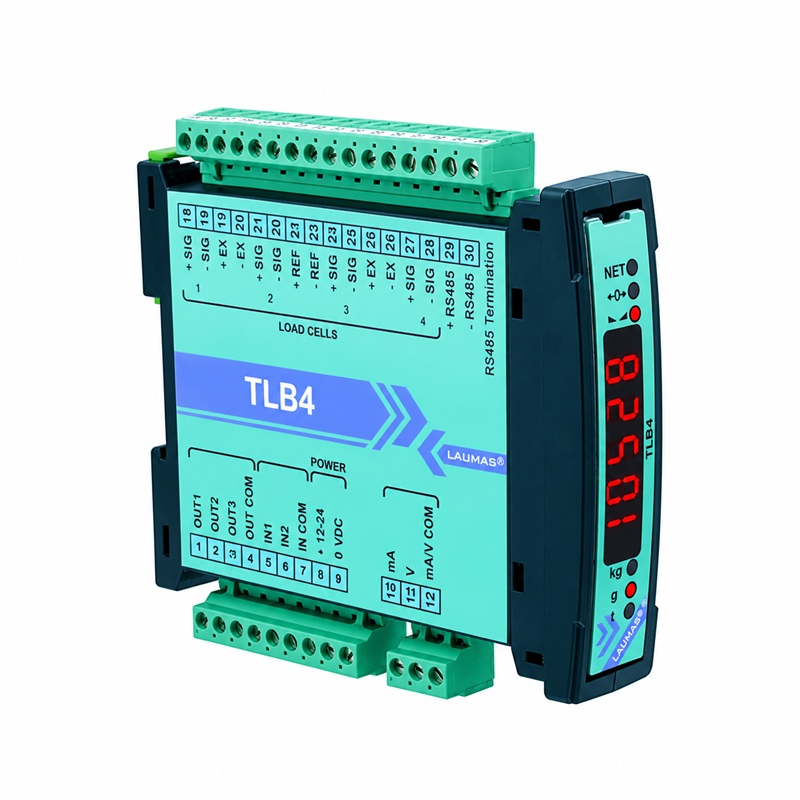

Připojení až 4 tenzometrických snímačů

TLB4 umožňuje přímé připojení:

až 4 analogových tenzometrických snímačů

Minimální vstupní impedance na kanál při použití všech vstupů:

175 Ω

Je vhodný například pro plošinové, zásobníkové, násypkové a další průmyslové vážicí systémy.

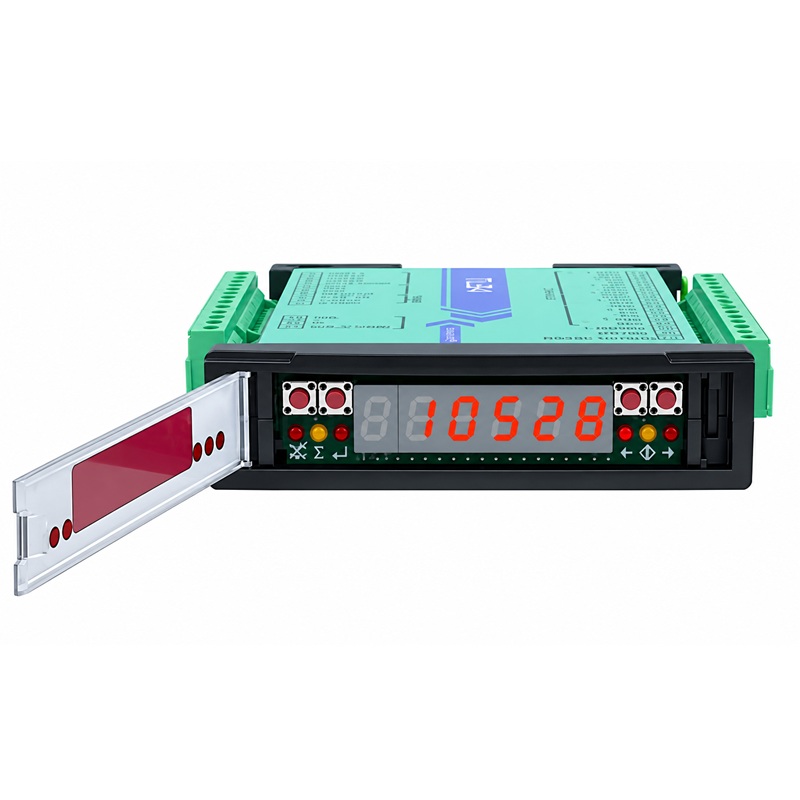

LED displej

Indikátor používá dobře čitelný:

červený LED displej

pro zobrazení aktuální hodnoty hmotnosti a provozních stavů.

RS485 / RS232

Standardně je k dispozici komunikace:

RS485

a podle konkrétního provedení také:

RS232

Rozhraní umožňuje napojení vážicího systému na:

• PLC,
• PC,
• nadřazený řídicí systém,
• průmyslovou automatizaci.

Vážení a dávkování

TLB4 podporuje:

režim vážení i dávkování

Pro řízení technologie je vybaven:

3 reléovými výstupy

a:

2 logickými vstupy

To umožňuje řídit například ventily, dopravníky, dávkovací prvky nebo signalizaci.

Tři rozsahy dělení

Indikátor umožňuje nastavení:

až tří rozsahů dělení

podle konkrétní aplikace a konfigurace vážicího systému.

Digitální filtrace

K dispozici je nastavitelné filtrování signálu pro stabilizaci hodnoty při:

• vibracích,
• pohybu materiálu,
• dávkování,
• dynamickém provozu.

Rozsah nastavení filtru:

0,006–7 s / 5–600 Hz

Jednotky hmotnosti

Podporované jednotky:

kg, g, lb

Ruční zadání táry

TLB4 umožňuje:

ruční zadání hodnoty táry

což je praktické v automatizovaných procesech a dávkovacích aplikacích.

Certifikace OIML R76 / EN 45501

Podle dodaných parametrů je zařízení certifikováno dle:

OIML R76 / EN 45501

EC Type Approval:

DK 0199.519

Maximální počet zobrazených dílků:

10 000

Technické parametry

Analogový výstup – TLB4 mA/V

Varianta TLB4 mA/V může být vybavena 16bitovým galvanicky odděleným analogovým výstupem:

• 4–20 mA,
• 0–20 mA,
• 0–10 V,
• ±10 V,
• 0–5 V,
• ±5 V.

Pro proudový výstup je uvedeno maximální zatížení:

300 Ω

Pro napěťové výstupy minimální zatížení:

10 kΩ

Volitelné komunikační protokoly

Podle konkrétní verze lze za příplatek dodat například:

PROFIBUS, PROFINET IO, DeviceNet, CANopen, CC-Link, Modbus TCP, EtherNet/IP, EtherCAT, Powerlink nebo Sercos.

Hlavní výhody

• kompaktní průmyslové provedení,
• montáž na DIN lištu,
• možnost vestavby do panelu,
• připojení až 4 tenzometrických snímačů,
• LED displej,
• RS485 / RS232,
• 3 reléové výstupy,
• 2 logické vstupy,
• vážení i dávkování,
• tři rozsahy dělení,
• digitální filtrace,
• ruční tára,
• možnost analogového výstupu,
• široká nabídka průmyslových komunikačních protokolů,
• certifikace OIML R76 / EN 45501.

Vhodné použití

LAUMAS TLB4 je vhodný zejména pro výrobní linky, dávkovací zařízení, zásobníkové váhy, násypky, sila, plošinové váhy a další průmyslové aplikace, kde je potřeba propojit tenzometrické snímače s PLC nebo nadřazeným řídicím systémem.

FAQ

Kolik tenzometrických snímačů lze připojit?

Až 4 analogové tenzometrické snímače.

Lze TLB4 namontovat na DIN lištu?

Ano.

Lze jej zabudovat do čelního panelu?

Ano. Montážní otvor je přibližně 23 × 96 mm.

Má RS485?

Ano.

Má reléové výstupy?

Ano, podle dodaných údajů 3 reléové výstupy.

Je vhodný pro dávkování?

Ano.

Lze jej připojit k PLC?

Ano, podle konkrétního komunikačního provedení.

Má OIML schválení?

Ano, podle dodaných parametrů OIML R76 / EN 45501, DK 0199.519.
