Popis výrobku

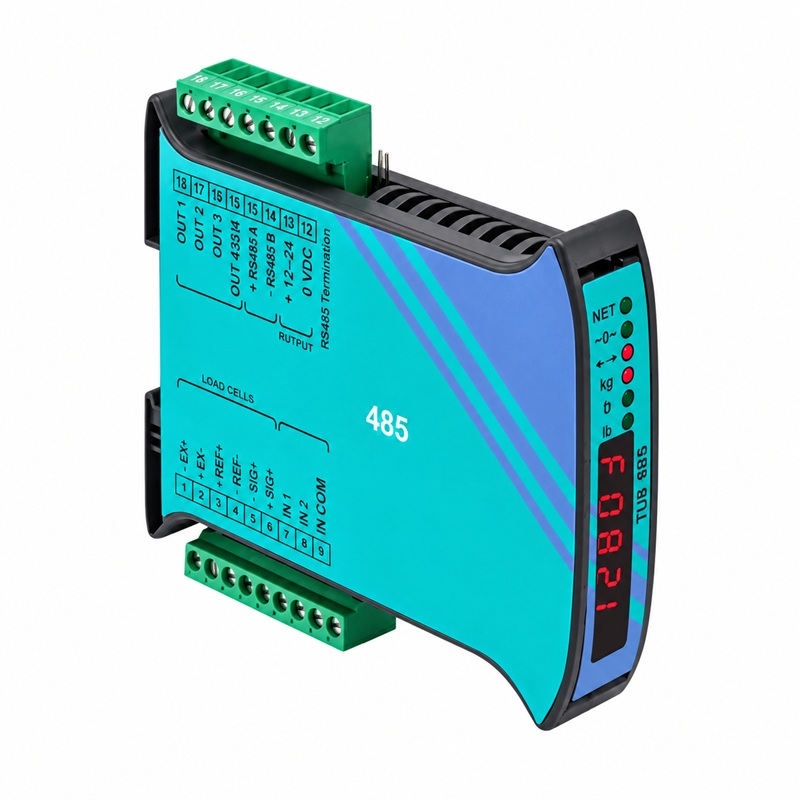

Vážní indikátor LAUMAS TLB-485, LED, RS485, DIN lišta

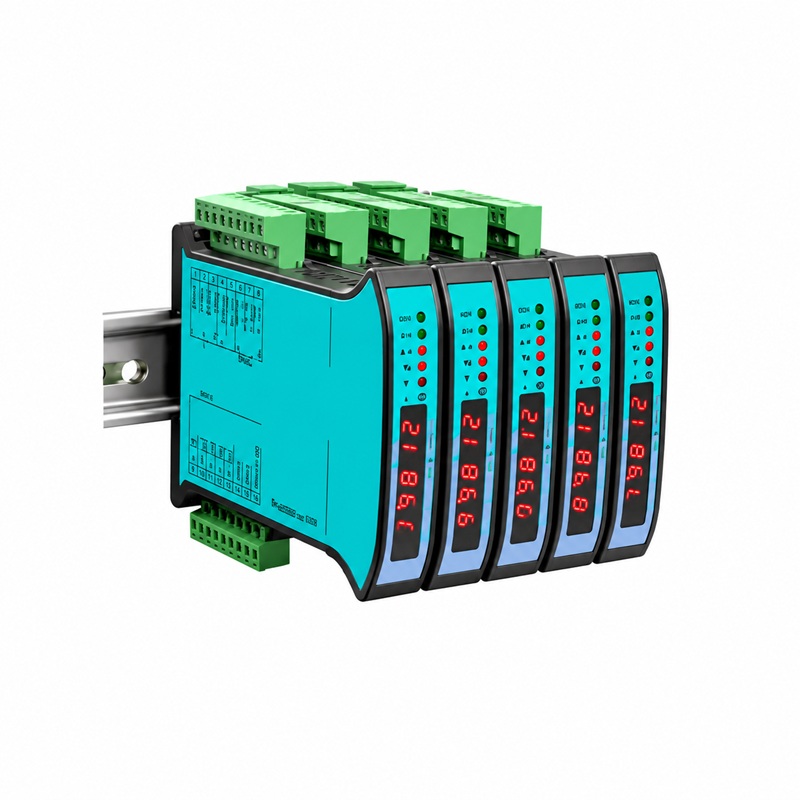

Průmyslový indikátor pro montáž na DIN lištu

LAUMAS TLB-485 je určen především pro integraci do:

• elektrických rozvaděčů,
• technologických linek,
• výrobních zařízení,
• dávkovacích systémů,
• plošinových a můstkových vah.

Je vhodný tam, kde je potřeba převést signál z vážního systému do řídicího systému nebo PLC.

Režim vážení a dávkování

Indikátor podporuje:

standardní vážení

i

dávkovací režim

Pro řízení technologie je osazen:

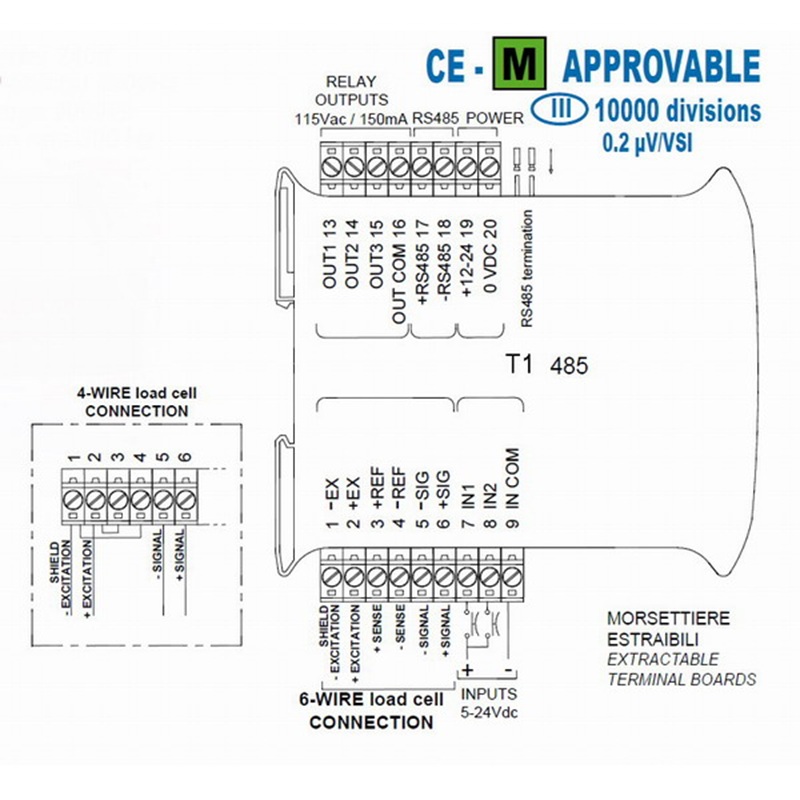

3 reléovými výstupy

které lze využít například pro ovládání ventilů, dopravníků, signalizace nebo dalších prvků automatizace.

RS485 / RS232

Standardní komunikace:

RS485

Podle provedení:

RS232

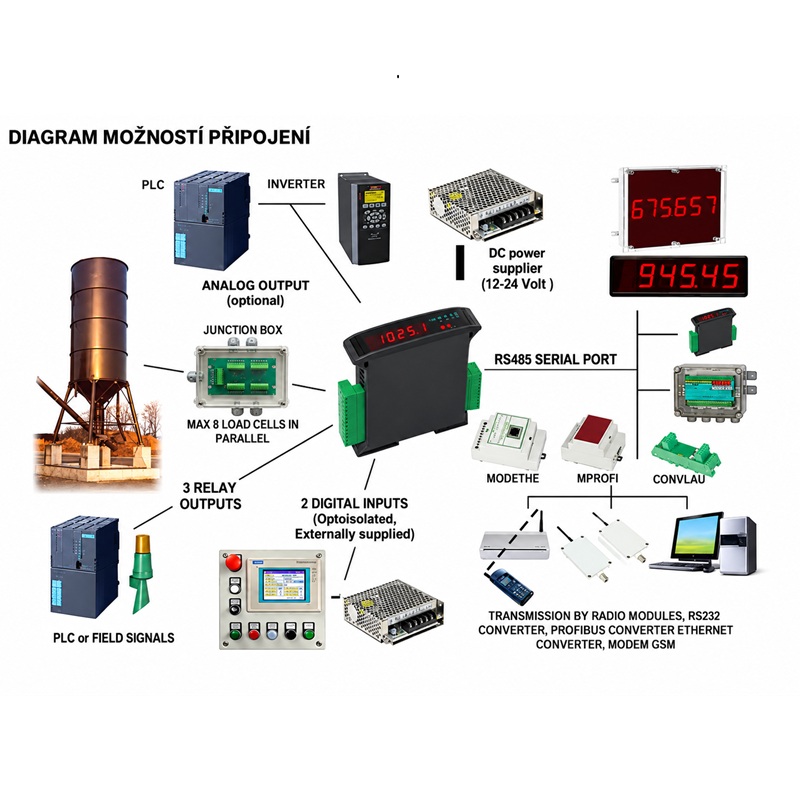

Rozhraní umožňuje přenos dat do:

• PLC,
• PC,
• nadřazeného systému,
• průmyslové sítě.

Single interval a multiinterval

V neobchodní verzi lze zařízení nastavit jako:

single interval

V obchodní verzi je podle dodaných údajů možné nastavit:

multiinterval se 3 rozsahy

To umožňuje využít rozdílné dělení v různých částech váživosti.

Nastavitelná digitální filtrace

Digitální filtr:

0,012 až 7 s

Frekvenční rozsah:

5 až 300 Hz

Filtrace pomáhá stabilizovat hodnotu například při vibracích nebo dynamickém provozu.

Jednotky hmotnosti

Podporované jednotky:

kg, lb, g

Ruční zadání táry

Váha umožňuje:

ruční zadání hmotnosti táry

což je praktické v automatizovaných technologických procesech.

OIML R76

Podle dodaných údajů je zařízení schváleno podle:

OIML R76

Číslo schválení:

DK 0199.367

Maximální počet zobrazených dílků:

10 000

Technické parametry

Analogový výstup – varianta T1mAV

Varianta s analogovým výstupem může nabídnout 16bitový galvanicky oddělený výstup:

• 4–20 mA,
• 0–20 mA,
• 0–10 V,
• ±10 V,
• 0–5 V,
• ±5 V.

Maximální zatížení proudového výstupu:

300 Ω

Minimální zatížení napěťového výstupu:

10 kΩ

Volitelné komunikační protokoly

Podle konkrétního modelu jsou dostupné například:

PROFIBUS, PROFINET IO, DeviceNet, TCP/IP, Ethernet/IP, Modbus TCP a CANopen.

Hlavní výhody

• kompaktní provedení,
• montáž na DIN lištu,

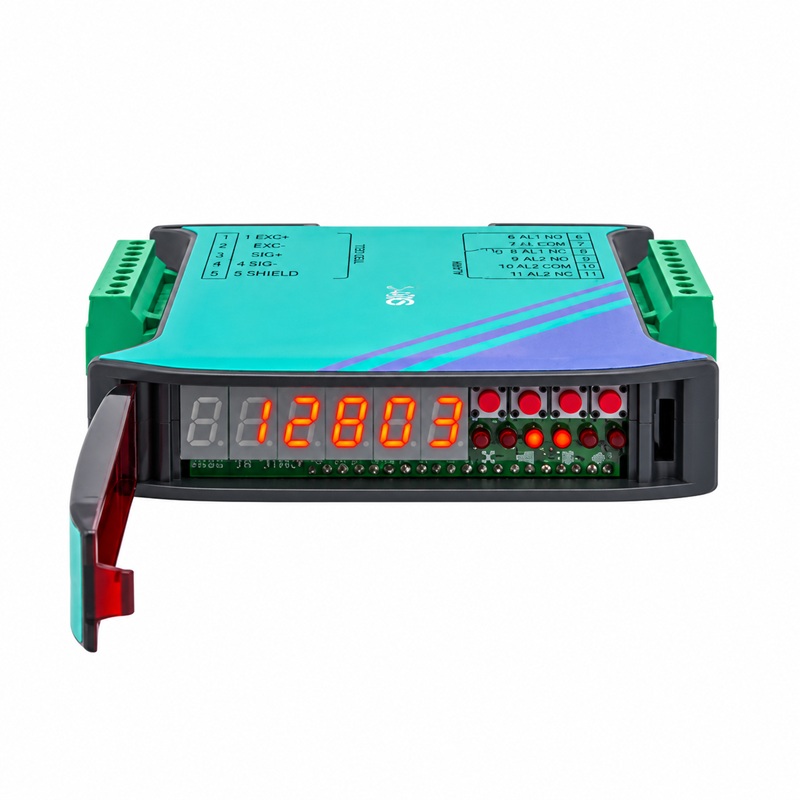

• LED displej,
• RS485 / RS232,
• režim vážení,
• režim dávkování,
• 3 reléové výstupy,
• ruční tára,
• digitální filtrace,
• single interval,
• multiinterval se 3 rozsahy,
• možnost analogového výstupu,
• průmyslové komunikační protokoly,
• OIML R76.

Vhodné použití

LAUMAS TLB-485 je vhodný zejména pro plošinové a můstkové váhy, zásobníky, násypky, výrobní linky, dávkovací systémy a další aplikace, kde je potřeba propojit vážicí systém s PLC nebo nadřazeným řízením.

FAQ

Kam se TLB-485 montuje?

Do rozvodné skříně na DIN lištu.

Má RS485?

Ano.

Má RS232?

Podle konkrétního provedení ano.

Kolik má relé?

Podle dodaných parametrů 3 reléové výstupy.

Lze jej použít pro dávkování?

Ano.

Podporuje multiinterval?

Ano, v obchodní verzi lze podle vašeho podkladu nastavit až 3 rozsahy.

Má OIML schválení?

Ano, podle dodaných parametrů DK 0199.367.
