Popis výrobku

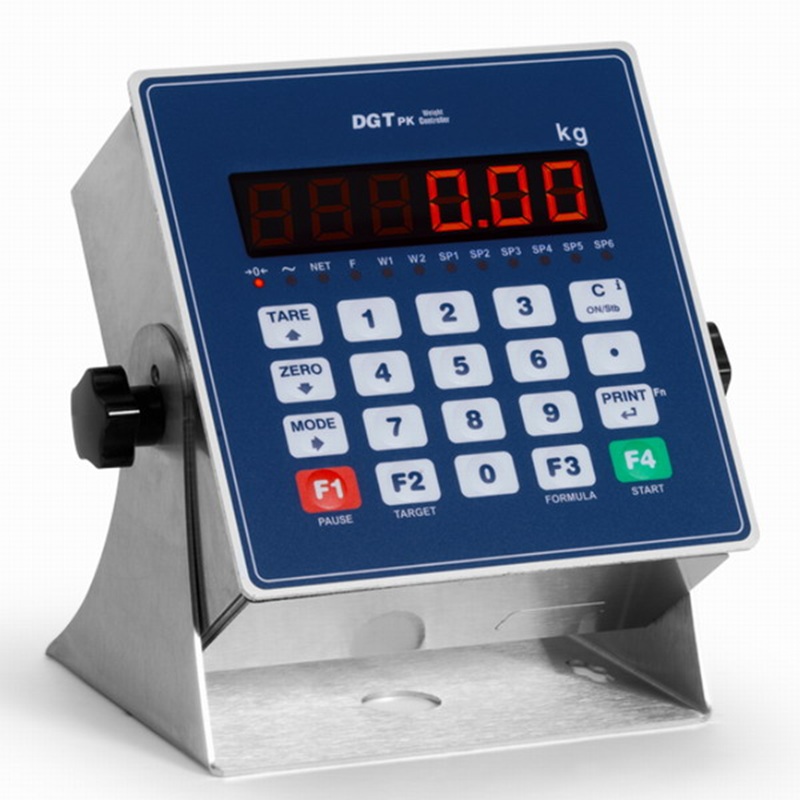

DINI ARGEO DGTPKFV2 – vážní indikátor pro dávkovací systémy

Profesionální indikátor pro řízení dávkování

DINI ARGEO DGTPKFV2 je určen pro průmyslové aplikace, kde nestačí pouze zobrazovat hmotnost, ale je potřeba také přímo řídit dávkovací proces.

Využívá se například pro:

• plnění pytlů a nádob,
• vyprazdňování zásobníků,
• dávkování jedné suroviny,
• dávkování více složek,
• výrobu směsí,
• technologické vážení.

Dávkování při plnění

Indikátor může řídit proces, při kterém je materiál postupně dávkován do nádoby nebo zásobníku až do dosažení požadované hmotnosti.

Dávkování při vyprazdňování

Podporováno je také dávkování při úbytku hmotnosti, kdy se materiál dávkuje ze zásobníku ven.

To je vhodné například pro řízené výsypy a technologické dávkování.

Vícesložkové dávkování

DGTPKFV2 lze použít pro:

více produktů a směsí

a řídit tak složitější dávkovací procesy v průmyslové výrobě.

Rozšířená 20tlačítková klávesnice

Indikátor má vodotěsnou numerickou klávesnici s:

20 tlačítky

To umožňuje rychlé zadávání:

• cílové hmotnosti,
• táry,
• dávkovacích parametrů,
• číselných hodnot.

LED displej 20 mm

Indikátor je vybaven:

6místným červeným LED displejem

s výškou číslic:

20 mm

a dále:

12 stavovými LED

pro rychlou kontrolu aktivních funkcí.

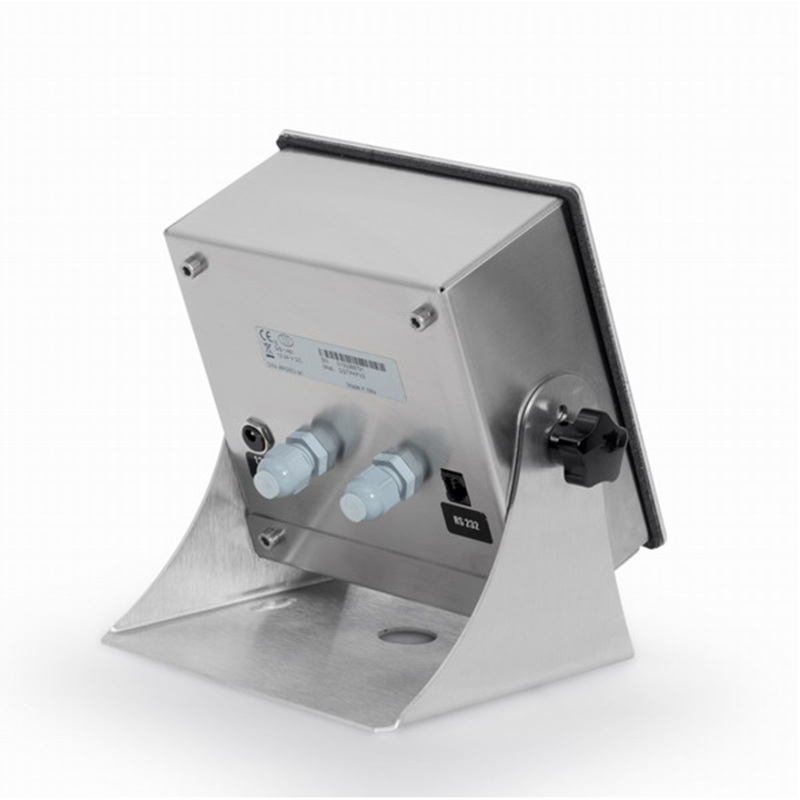

Nerezové provedení

Pouzdro indikátoru je z nerezu, čelní panel je hliníkový.

Součástí je také držák pro:

stolní nebo nástěnné umístění

24bitový A/D převodník

Indikátor používá:

24bitový sigma-delta A/D převodník

s rychlostí až:

400 konverzí za sekundu

To je vhodné pro dynamické dávkovací aplikace, kde je důležitá rychlá reakce řízení.

Připojení až 16 snímačů

Podporováno je připojení až:

16 analogových snímačů 350 Ω

To umožňuje řídit i rozsáhlejší vážicí konstrukce.

Až 4 váhy nebo kanály

DGTPKFV2 může spravovat až:

4 kanály

nebo:

4 nezávislé váhy

podle konkrétní konfigurace.

Vysoké rozlišení

Zobrazované rozlišení:

až 1 000 000 dílků

Interní rozlišení:

až 3 000 000 dílků

Linearizace až v 8 bodech

Pro přesné seřízení lze použít:

až 8 bodů linearizace

4 vstupy a 6 výstupů

Indikátor nabízí:

4 programovatelné vstupy

a:

6 programovatelných výstupů

Ty lze využít například pro řízení:

• ventilů,
• klapek,
• dopravníků,
• šneků,
• čerpadel,
• signalizace.

Komunikace RS-232 / RS-485

Podle konkrétního provedení lze využít sériová rozhraní:

RS-232
RS-485

pro připojení k PC, PLC nebo jinému nadřazenému systému.

Konfigurace přes DINI TOOLS

Indikátor lze nastavovat:

z klávesnice

nebo:

z PC pomocí DINI TOOLS

To usnadňuje konfiguraci složitějších dávkovacích procesů.

Záznam a tisk

DGTPKFV2 podporuje:

• záznam údajů o dávkách,
• evidenci spotřeby,
• tisk provozních údajů,
• zálohování dat při výpadku napájení.

Metrologie a obchodní použití

Podle vašeho podkladu lze indikátor použít i v aplikacích, kde je požadováno obchodní vážení nebo metrologicky řízené dávkování.

Uváděné normy:

EN 45501 / OIML R76

a podle provedení také:

OIML R51 / OIML R61

To je důležité zejména u automatických plnicích a dávkovacích systémů.

Hlavní výhody

• řízení dávkování při plnění,
• řízení dávkování při vyprazdňování,
• vícesložkové dávkování,
• 20tlačítková numerická klávesnice,
• červený LED displej 20 mm,
• 12 stavových LED,
• nerezové pouzdro,
• 24bitový A/D převodník,
• až 400 konverzí/s,
• až 16 snímačů 350 Ω,
• až 4 vážicí kanály,
• až 1 000 000 zobrazitelných dílků,
• až 3 000 000 interních dílků,
• linearizace až v 8 bodech,
• 4 programovatelné vstupy,
• 6 programovatelných výstupů,
• RS-232 / RS-485,
• konfigurace přes DINI TOOLS,
• záznam a tisk dávkovacích dat.

Technické parametry

Vhodné použití

DINI ARGEO DGTPKFV2 je vhodný zejména pro pytlovací váhy, zásobníky, sila, dávkovací linky, míchací zařízení, potravinářství, chemický průmysl, stavební směsi a další automatizované výrobní procesy.

FAQ

Je indikátor vhodný pro automatické dávkování?

Ano, právě dávkování je jeho hlavní určení.

Umí dávkování při plnění i vyprazdňování?

Ano.

Umí pracovat s více složkami?

Ano, podporuje vícesložkové dávkování a výrobu směsí.

Kolik má vstupů a výstupů?

4 vstupy a 6 výstupů.

Kolik snímačů lze připojit?

Až 16 snímačů 350 Ω.

Umí řídit více vah?

Ano, podle konfigurace až 4 kanály nebo 4 nezávislé váhy.

Má RS-232 a RS-485?

Ano, podle konkrétního provedení.

Lze jej nastavovat z PC?

Ano, pomocí DINI TOOLS.
