Popis výrobku

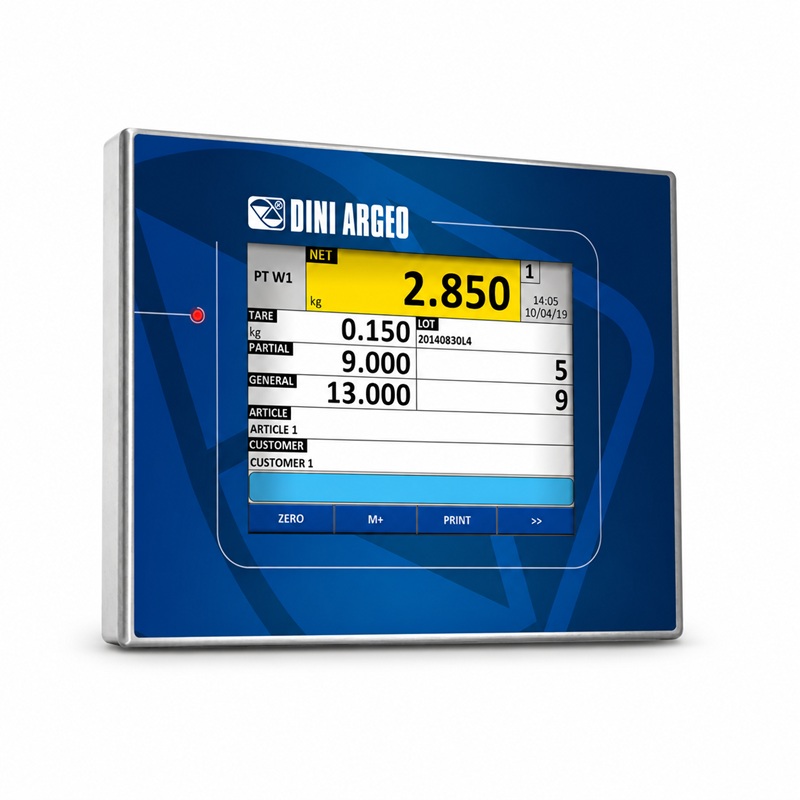

DINI ARGEO 3590EGTB8 – panelový dotykový vážní indikátor 8"

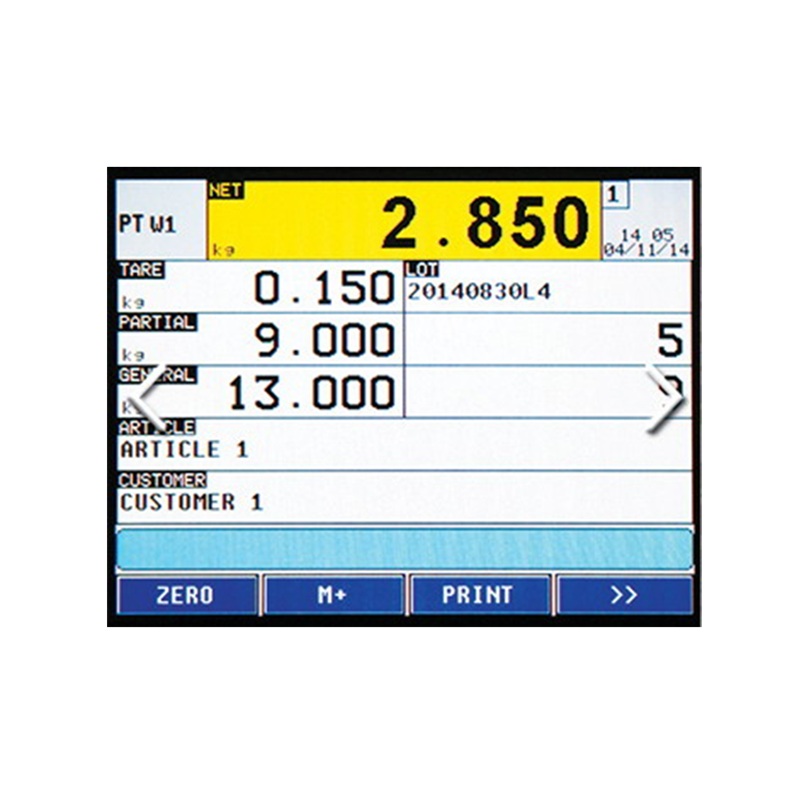

8" dotykový displej

Indikátor je vybaven:

8" barevným grafickým dotykovým displejem

s rozměrem přibližně:

160 × 120 mm

Displej je navržen tak, aby jej bylo možné ovládat i v rukavicích.

Panelové provedení

3590EGTB8 je určen pro:

vestavbu do rozvaděče, panelu nebo technologického pracoviště

Čelní panel je z:

nerezové oceli

a má krytí:

IP65

Panel je upevněn v 8 bodech pro co nejlepší ochranu proti prachu a vodě.

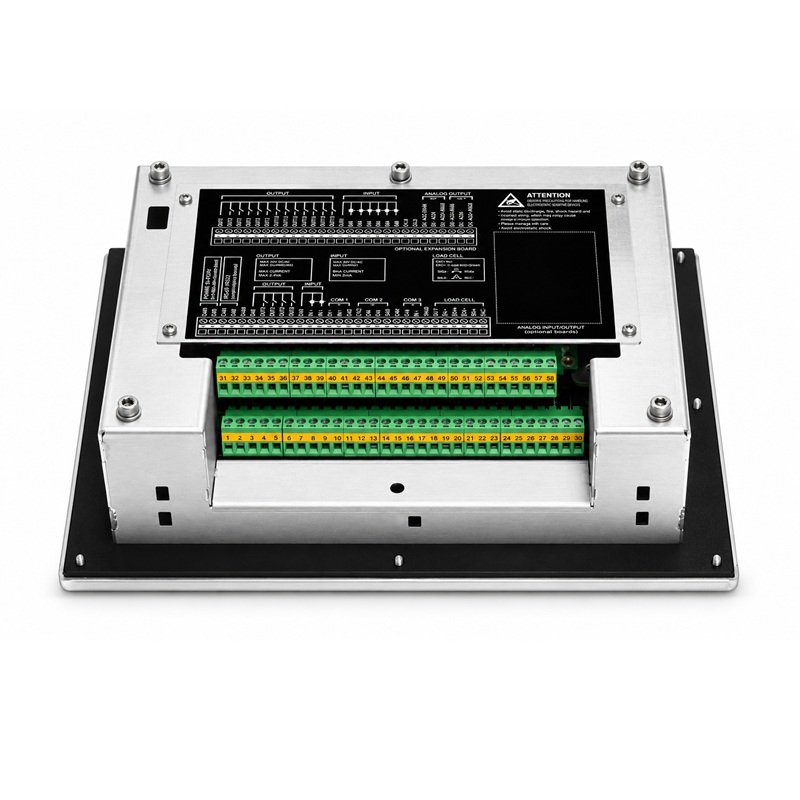

Rozměry a montáž

Celkové rozměry:

280 × 220 × 80 mm

Montážní otvor:

188 × 252 mm

Vícejazyčný software

Standardně jsou dostupné jazyky:

italština, angličtina, němčina, francouzština a španělština

Pomocí nástroje:

CUSTOM LANGUAGE TOOL

lze vytvořit také vlastní překlad.

Alibi paměť

Indikátor je dodáván s:

integrovanou Alibi pamětí

na základní desce.

Micro SD

Volitelně je k dispozici:

interní micro SD karta

pro ukládání logů a dalších dat.

DINITOOLS a vzdálená správa

Pomocí nástroje DINITOOLS Utility lze provádět například:

• konfiguraci,
• zadávání dat,
• formátování tisku,
• archivaci informací,
• načtení celé konfigurace,
• kalibraci,
• úpravu obrazovek,
• vývoj vlastních programů.

Přístup je možný i vzdáleně přes režim:

WEBSERVER

Vlastní aplikace

Velkou výhodou tohoto modelu je možnost vytvořit:

uživatelské aplikace na míru

Lze tak připravit například:

• vlastní vážicí program,
• náhradu staršího řídicího systému,
• průvodce pro obsluhu,
• vlastní komunikační protokoly,
• automatizační sekvence,
• vlastní databáze a archivy.

24bitový A/D převodník

Indikátor používá:

24bitový A/D převodník

se 4 kanály a rychlostí až:

3200 konverzí za sekundu

Podporováno je:

až 8 bodů linearizace

Více analogových kanálů

Standardně jsou k dispozici:

4 nezávislé analogové kanály

Podle použité verze a aplikace může být konfigurace upravena.

Připojení snímačů

Lze připojit až:

16 analogových snímačů 350 Ω

nebo:

45 snímačů 1000 Ω

Ve vybraných verzích lze pracovat také s digitálními snímači.

Digitální snímače pro vážní mosty

Pomocí:

DIGIKIT + firmware AF03GT

lze spravovat běžné digitální snímače hmotnosti používané například u automobilových vah.

Metrologické rozlišení

Pro schválené použití:

až 10 000e OIML

nebo:

3 × 3000e

Pro interní průmyslové použití:

až 1 000 000 zobrazitelných dílků

a interní rozlišení až:

3 000 000 bodů

Komunikace

Standardně je k dispozici:

1× Ethernet

pro připojení do firemní sítě.

Dále:

1× USB

pro ukládání dat.

2× RS-232

pro tiskárnu, PC nebo bezdrátový modul.

1× RS-232/RS-485

pro opakovač, vzdálenou váhu, čtečku nebo digitální snímače.

Modbus a průmyslové protokoly

Podporováno je:

Modbus RTU

Volitelně lze použít:

Modbus TCP

Dále jsou podle konfigurace dostupné:

• Profibus,
• Profinet,
• Ethernet/IP,
• EtherCAT,
• CANopen,
• DeviceNet.

Bluetooth

Volitelně lze doplnit:

Bluetooth

pro rychlé bezdrátové programování přes PC, telefon nebo tablet.

Digitální vstupy a výstupy

Standardně:

4 optoizolované výstupy

a:

2 optoizolované vstupy

Rozšířit lze až na:

16 výstupů

a:

8 vstupů

Analogový výstup

Volitelně:

DAC16O

s použitím rozšiřující desky IOEXPB.

Aplikační software

Model 3590EGTB8 lze použít s různými softwarovými moduly:

AF01 – kompletace a kontrola komponent
AF02 – počítání kusů a kontrolní vážení
AF03 – příjezd / odjezd vozidel
AF04 – statistická kontrola baleného zboží
AF05 – výpočet ceny a průmyslové značení
AF08 – statické vážení kol a náprav
AF09 – dynamické a statické vážení náprav
BATCH1 – dávkování jednoho produktu
BATCH – vícesložkové dávkování

Hlavní výhody

• velký 8" dotykový displej,
• nerezový čelní panel,
• krytí IP65 z čelní strany,
• panelové provedení,
• Alibi paměť standardně,
• Ethernet standardně,
• USB,
• RS-232 / RS-485,
• Modbus RTU,
• volitelný Modbus TCP,
• vzdálená správa přes WEBSERVER,
• možnost vlastních aplikací,
• až 3200 konverzí/s,
• až 4 analogové kanály,
• až 16 snímačů 350 Ω,
• podpora digitálních snímačů,
• rozšiřitelné I/O,
• volitelné průmyslové komunikační protokoly.

Technické parametry

Vhodné použití

DINI ARGEO 3590EGTB8 je vhodný pro automatizované výrobní linky, automobilové váhy, dávkovací systémy, počítání kusů, kontrolní vážení, balicí linky, průmyslové značení a další aplikace, kde je nutné přehledné dotykové ovládání a propojení s firemní nebo průmyslovou sítí.

FAQ

Má dotykový displej?

Ano, 8" barevný dotykový displej.

Je panel nerezový?

Ano.

Jaké má krytí?

Čelní panel má IP65.

Má Ethernet?

Ano, standardně.

Má USB?

Ano.

Má Alibi paměť?

Ano, standardně.

Podporuje Modbus?

Ano, Modbus RTU, volitelně také Modbus TCP.

Lze vytvářet vlastní aplikace?

Ano, to je jedna z hlavních výhod tohoto modelu.
