Popis výrobku

Přídavný RGB displej DINI ARGEO GLR100

Velký RGB displej pro průmyslové vážicí systémy

DINI ARGEO GLR100 je určen pro aplikace, kde musí být hodnota hmotnosti nebo provozní informace dobře viditelné z větší vzdálenosti.

Je vhodný například pro:

• automobilové a mostové váhy,
• průmyslové váhy,
• sklady a logistická centra,
• expedici,
• výrobní linky,
• zásobníkové a technologické vážicí systémy.

Numerické zobrazení 110 mm

V režimu zobrazení hmotnosti umožňuje GLR100 zobrazit:

až 6 číslic s výškou 110 mm

včetně metrologických symbolů, jako jsou například:

stabilita, nula nebo NET.

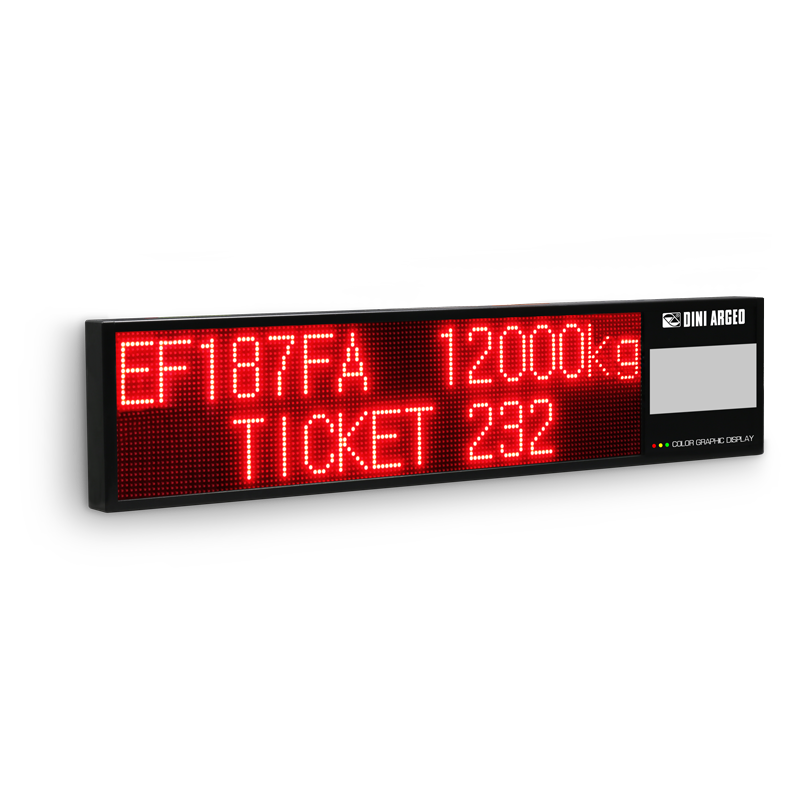

Alfanumerický režim 2 × 16 znaků

Pro provozní hlášení lze displej využít v alfanumerickém režimu:

2 řádky × 16 znaků

s výškou znaků:

42 mm

To umožňuje zobrazovat například:

• hrubou a čistou hmotnost,
• stavové informace,
• názvy položek,
• instrukce pro obsluhu,
• vlastní provozní zprávy.

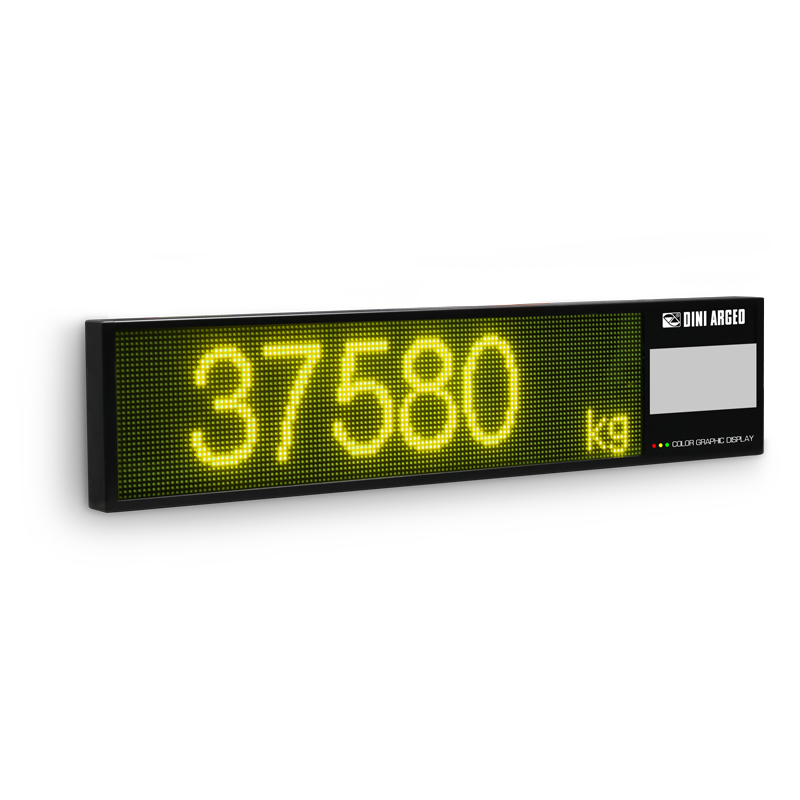

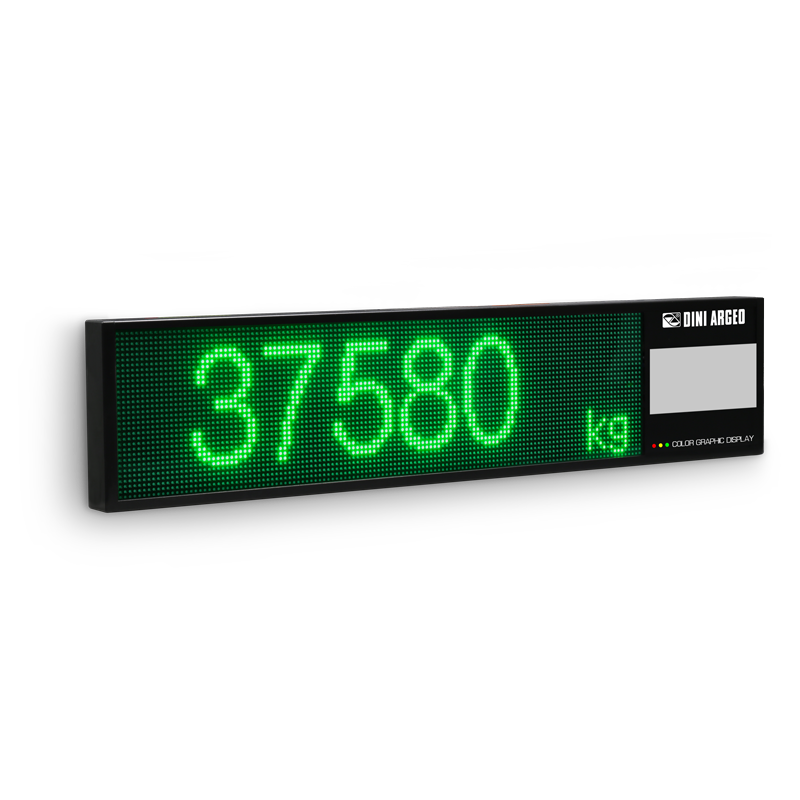

RGB semaforové barvy

Technologie RGB umožňuje měnit barvu displeje mezi:

červenou, žlutou a zelenou.

V kombinaci s kompatibilním indikátorem lze využít barvy například jako:

• zelená – hodnota v toleranci,
• žlutá – upozornění,
• červená – překročení limitu.

Komunikace RS485 až 1000 m

Standardní komunikace probíhá prostřednictvím:

RS485

s možností přenosu na vzdálenost až:

1000 m

při vhodné instalaci a kompatibilním indikátoru.

Standardně je dodáván:

10m kabel RS485 s krytím IP67.

Volitelné rádiové provedení

Volitelná varianta:

GLR100-2G4

umožňuje rádiovou komunikaci.

Deklarovaný dosah:

• přibližně 70 m uvnitř,
• až 150 m venku.

Ocelový kryt IP54

Displej je umístěn v:

lakovaném ocelovém krytu

s krytím:

IP54.

Pro venkovní instalaci je vhodné chráněné umístění, zejména před přímým deštěm.

Funkce s indikátory řady 3590 a TOUCH SCREEN

Při použití s kompatibilními indikátory DINI ARGEO řady 3590 / TOUCH SCREEN lze využít rozšířené funkce:

• zobrazení hmotnosti 6 číslicemi o výšce 110 mm,
• hrubá a čistá hmotnost ve dvou řádcích,
• přepínání červené, žluté a zelené barvy,
• vlastní textové zprávy,
• databázové údaje,
• cílové hodnoty,
• volné texty,
• datum a čas jako spořič obrazovky,
• rolování textu.

Některé z těchto funkcí jsou podle konfigurace dostupné na vyžádání.

Funkce s indikátory DFW, DGT, 3590E a CPW

S těmito řadami je hlavní funkcí:

zobrazení hmotnosti pomocí 6 číslic o výšce 110 mm.

Technické parametry

Hlavní výhody

• RGB LED technologie,
• červená, žlutá a zelená barva,
• semaforová signalizace,
• číslice vysoké 110 mm,
• alfanumerické znaky 42 mm,
• až 2 × 16 znaků,
• RS485 až 1000 m,
• volitelný rádiový přenos,
• robustní ocelový kryt,
• krytí IP54,
• široká kompatibilita s indikátory DINI ARGEO.

Vhodné použití

GLR100 je vhodný zejména pro automobilové váhy, průmyslové vážicí systémy, logistické provozy a výrobní linky, kde je potřeba nejen zobrazit hmotnost, ale také barevně signalizovat stav vážení nebo zobrazovat textové provozní pokyny.

FAQ

Jak velké jsou číslice?

Při zobrazení hmotnosti až:

110 mm.

Jak velké jsou alfanumerické znaky?

42 mm.

Kolik textu lze zobrazit?

Až:

2 řádky po 16 znacích.

Jaké barvy umí displej zobrazit?

Červenou, žlutou a zelenou.

Jak daleko lze vést RS485?

Až přibližně:

1000 m.

Je možný bezdrátový přenos?

Ano, ve volitelném provedení GLR100-2G4.

Je vhodný ven?

Ano, ale vzhledem ke krytí IP54 doporučuji instalaci chráněnou před přímým deštěm.
