Popis výrobku

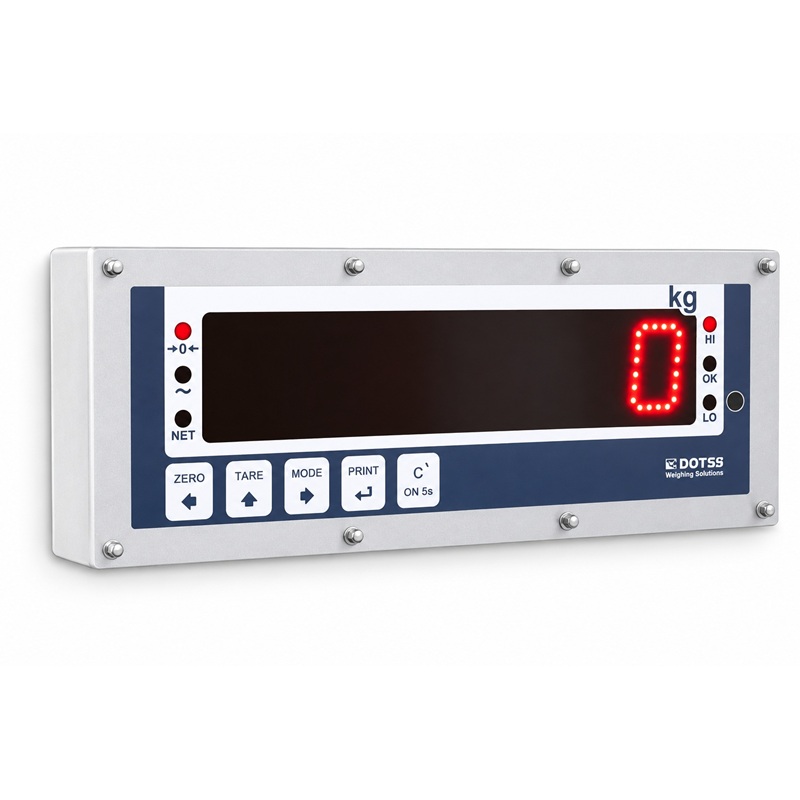

Přídavný displej DINI ARGEO DGT60AN3GD-1 MAXI GOLIAH, ATEX, analogový výstup

Přídavný displej pro ATEX zóny

Model DGT60AN3GD-1 MAXI GOLIAH je určen pro provozy, kde je nutné kombinovat vzdálené zobrazení hmotnosti s použitím v nebezpečném prostředí.

Použitelné oblasti podle dodaných údajů:

ATEX II 3G Ex nR IIC T6 Gc X – plyny

a

ATEX II 3D Ex tc IIIC T85 °C Dc IP68 X – prach

Díky tomu je vhodný například pro průmyslové provozy s výskytem hořlavých plynů nebo prachu.

LED číslice 60 mm

Displej používá:

6místné LED zobrazení

s výškou číslic:

60 mm

Jas lze softwarově upravovat podle světelných podmínek.

Viditelnost až 25 metrů

Podle dodaných údajů je zobrazení čitelné až přibližně:

25 m

s pozorovacím úhlem až:

120°

Nerezová skříň IP68

Pouzdro je vyrobeno z:

nerezové oceli

a nabízí krytí:

IP68

To je důležité zejména v prašných, vlhkých a náročných průmyslových provozech.

Vodotěsná klávesnice

Zařízení je vybaveno:

5klávesovou vodotěsnou klávesnicí

pro místní ovládání a nastavení.

Regulační ventil

Displej má:

ventil pro regulaci vlhkosti a tlaku uvnitř skříně

který pomáhá omezovat kondenzaci a tlakové rozdíly.

Komunikace

DGT60AN3GD-1 podporuje:

• RS232/C
• RS485
• 2 výstupy PhotoMOSFET
• 2 optoizolované vstupy
• analogový výstup

Výstupy PhotoMOSFET:

150 mA / 48 V AC nebo 150 mA / 60 V DC, NO

Optoizolované vstupy:

12–24 V DC, 5–20 mA

Analogový výstup

Hlavní odlišností modelu DGT60AN3GD-1 je analogový výstup, který umožňuje přenos hodnoty hmotnosti do:

• PLC,
• regulátoru,
• procesního systému,
• dataloggeru,
• dalšího průmyslového zařízení.

Pokud máte přesnou specifikaci analogového výstupu, například 4–20 mA / 0–10 V, doporučuji ji doplnit přímo do názvu a technické tabulky. V dodaných údajích je zatím uvedeno pouze „analogový výstup“.

Napájení

Napájení:

12–24 V DC

s interním napájecím zdrojem pro:

110–240 V AC

Certifikace

Podle dodaných údajů:

• CE-M,
• EN 45501,
• OIML R76,
• OIML R61 / MID,
• OIML R51,
• ATEX II 3G,
• ATEX II 3D.

Technické parametry

Hlavní výhody

• určený do ATEX prostředí,
• vhodný pro plyn i prach,
• číslice vysoké 60 mm,
• viditelnost až 25 m,
• úhel čitelnosti až 120°,
• nerezová skříň,
• krytí IP68,
• RS232 a RS485,
• analogový výstup,
• 2 PhotoMOSFET výstupy,
• 2 optoizolované vstupy,
• vhodný pro PLC a procesní řízení.

Vhodné použití

DINI ARGEO DGT60AN3GD-1 MAXI GOLIAH je vhodný zejména pro chemický průmysl, sila, zásobníky, prašné provozy, lakovny, výrobní linky a další aplikace v ATEX prostředí, kde je požadováno nejen zobrazení hmotnosti, ale také analogový přenos hodnoty do řídicího systému.

FAQ

Jak velké jsou číslice?

60 mm.

Je displej vhodný do výbušného prostředí?

Ano, podle dodaných parametrů pro:

ATEX II 3G a II 3D.

Jaké má krytí?

IP68.

Jaká komunikační rozhraní podporuje?

RS232/C a RS485.

Má analogový výstup?

Ano.

Je vhodný pro PLC?

Ano, právě díky kombinaci digitální komunikace a analogového výstupu.
