Popis výrobku

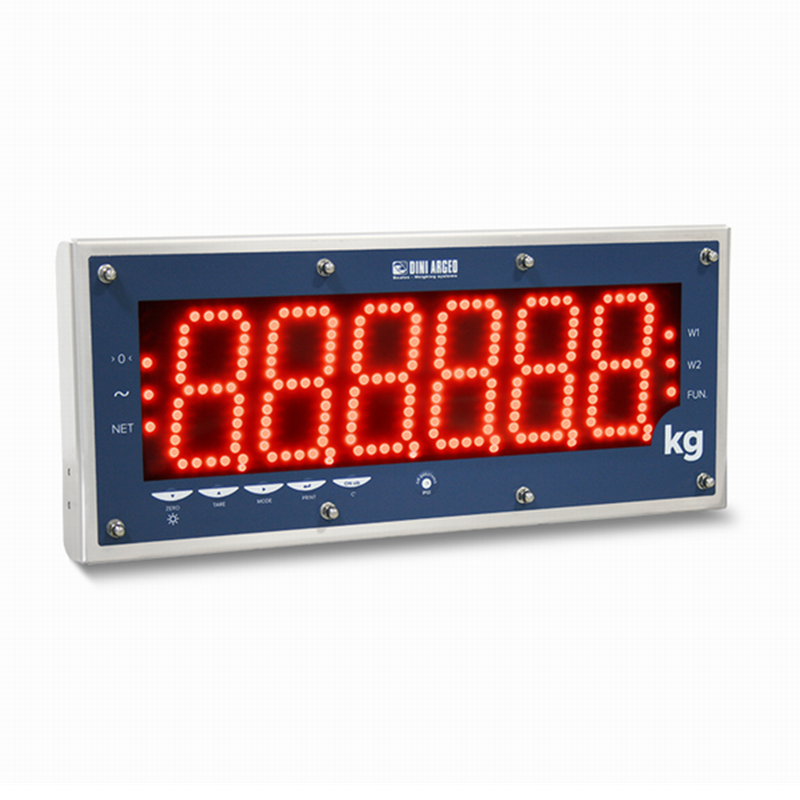

Přídavný displej DINI ARGEO DGT100AN-1, LED 100 mm, analogový výstup

Velký průmyslový displej s analogovým výstupem

DGT100AN-1 je vhodný pro aplikace, kde je potřeba nejen vzdáleně zobrazit hmotnost, ale také předat analogový signál do nadřazeného systému.

Typické použití:

• automobilové a mostové váhy,
• technologické vážicí systémy,
• zásobníky a sila,
• výrobní linky,
• PLC systémy,
• dávkovací technologie,
• procesní řízení.

LED číslice 100 mm

Displej používá:

6místné LED zobrazení

s výškou číslic:

100 mm

a softwarově nastavitelným jasem.

Viditelnost až 25 metrů

Podle dodaných údajů je displej čitelný až přibližně:

25 m

s pozorovacím úhlem až:

120°

Nerezová skříň IP68

Kryt je vyroben z:

nerezové oceli

a má krytí:

IP68

Díky tomu je vhodný i pro náročnější venkovní a průmyslové prostředí.

Vodotěsná klávesnice

Zařízení je vybaveno:

5klávesovou vodotěsnou klávesnicí

pro místní obsluhu a konfiguraci.

Regulační ventil

Součástí konstrukce je:

ventil pro regulaci vlhkosti a tlaku uvnitř skříně

což pomáhá omezit kondenzaci a tlakové rozdíly.

Analogový výstup

Hlavní odlišností modelu DGT100AN-1 je:

16bitový analogový výstup

s možností volby:

• 4–20 mA
• 0–5 V DC
• 0–10 V DC

To umožňuje přenos aktuální hodnoty hmotnosti nebo procesní veličiny do:

• PLC,
• regulátoru,
• záznamového zařízení,
• analogového vstupu technologického systému.

Podle dodaných údajů:

• maximální zatížení proudového výstupu: 300 Ω
• minimální zatížení napěťového výstupu: 1 kΩ

Komunikace

DGT100AN-1 podporuje:

• RS232/C
• RS485
• 2 optoizolované vstupy 12–24 V DC
• 16bitový analogový výstup

Napájení

Napájení:

12–24 V DC

s interním napájením:

110–240 V AC

Certifikace

Podle dodaných údajů:

• EU přezkoušení typu dle EN 45501,
• OIML R76,
• OIML R61 / MID,
• OIML R51,
• CE-M.

Technické parametry

Hlavní výhody

• číslice vysoké 100 mm,
• viditelnost až 25 m,
• úhel čitelnosti až 120°,
• výborná čitelnost i na slunci,
• nerezová skříň,
• krytí IP68,
• RS232 a RS485,
• 16bitový analogový výstup,
• 4–20 mA / 0–5 V / 0–10 V,
• vhodný pro PLC a procesní řízení,
• vodotěsná klávesnice,
• vhodný pro venkovní použití.

Vhodné použití

DINI ARGEO DGT100AN-1 je vhodný zejména pro automobilové váhy, výrobní linky, zásobníky, dávkovací systémy a další průmyslové aplikace, kde je potřeba současně zobrazovat hmotnost a poskytovat analogový signál pro nadřazený řídicí systém.

FAQ

Jak velké jsou číslice?

100 mm.

Jak daleko je displej čitelný?

Až přibližně:

25 m.

Jaký analogový výstup nabízí?

Podle konfigurace:

4–20 mA, 0–5 V DC nebo 0–10 V DC.

Jaká digitální rozhraní podporuje?

RS232/C a RS485.

Je vhodný ven?

Ano, díky nerezové skříni a krytí IP68.

Je vhodný pro PLC?

Ano. Právě analogový výstup je jednou z hlavních výhod tohoto modelu.
